MOCNY OBROTOWY UCHWYT TV WIESZAK TELEWIZORA 45-75

M8 należy do naszych największych i najsolidniejszych uchwytów na telewizor.

UCHWYT POSIADA CERTYFIKATY JAKOŚCI TUV, GS ORAZ ISO

Warto podkreślić zgodność oferowanego produktu ze standardem VESA i systemem zarządzania kablami. Do tego, został wyposażony w maskownicę, która zasłania śruby i jest dostępny w kolorze czarnym.

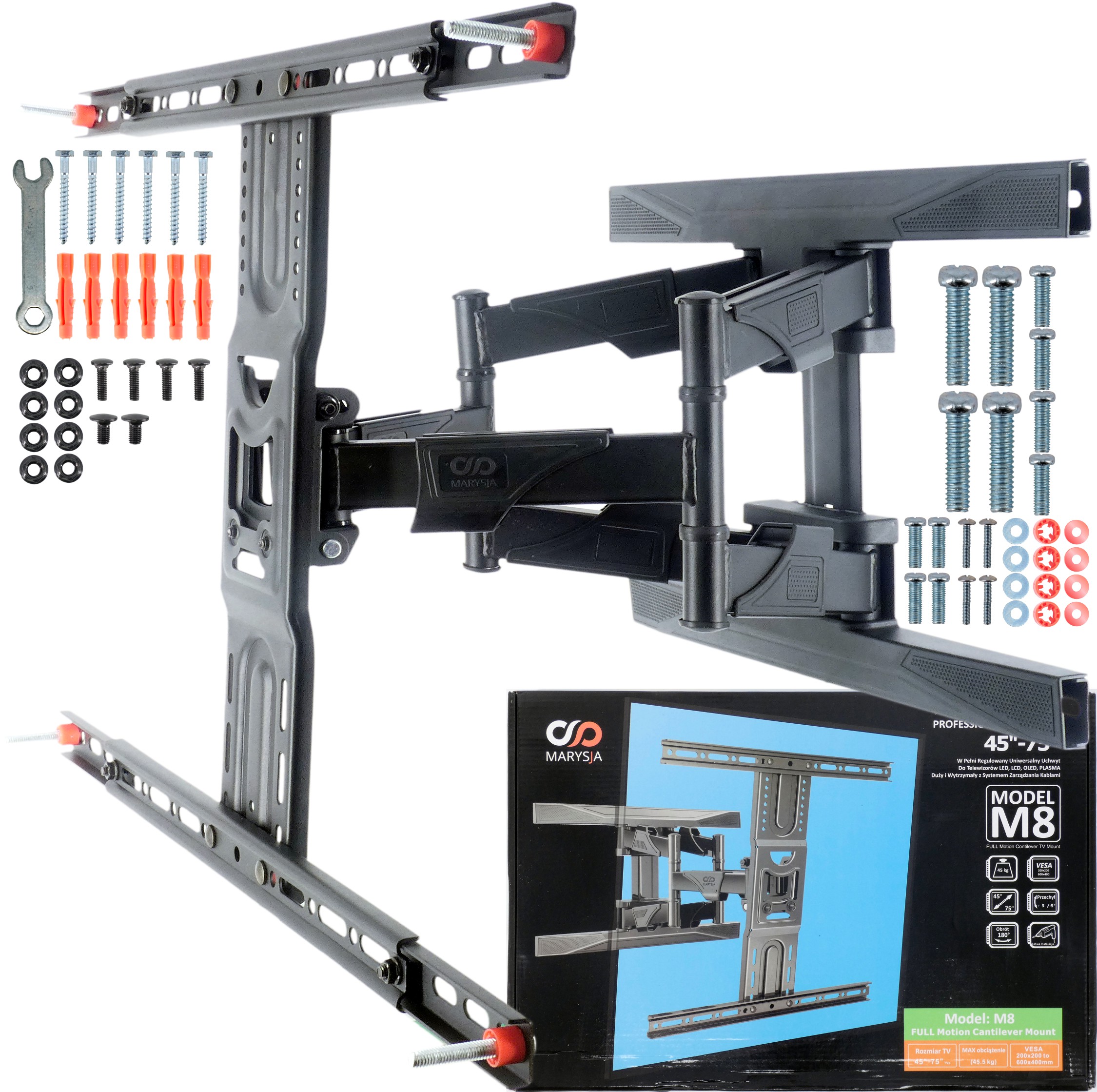

PRZEDSTAWIANY ZESTAW ZAWIERA

• Uchwyt
• Płytę przednią
• 2 obrotowe ramiona
• 4 przedłużenia ramion
• komplet śrub*
• szczegółową instrukcję montażu
• Opakowanie

* do zestawu dołączyliśmy standardowe/uniwersalne śruby, które pasują do większości telewizorów. Jeżeli jednak z jakiegoś powodu nie będą pasować, to należy dokupić odpowiednie śruby we własnym zakresie!

PAMIĘTAJ O TYM PRZED ZAKUPEM

• sprawdź ile waży twój telewizor
• upewnij się, że uchwyt utrzyma to obciążenie
• sprawdź standard VESA zastosowany przez producenta sprzętu

CO TRZEBA WIEDZIEĆ O STANDARDZIE VESA?

To po prostu unormowany rozstaw śrub montażowych. Wyróżniamy kilka rodzajów standardów VESA. Różnią się odległością otworów mocujących znajdujących się na tylnej ścianie urządzenia. To te odległości określają sposób mocowania uchwytu ściennego w telewizorach plazmowych, LED, LCD. Lub też w monitorach.

Jak ustalić standard VESA swojego telewizora? Można go sprawdzić w instrukcji obsługi TV, na stronie producenta odbiornika, lub samodzielnie zmierzyć.

Pomiary odległość otworów nie sprawiają większych problemów. Na tylnym panelu telewizora trzeba sprawdzić odległość pomiędzy górnymi otworami. Do tego dochodzi pomiar dystansu pomiędzy górnymi i dolnymi otworami. Widać to wyraźnie na grafice. W przypadku znajdującego się na niej telewizora, mamy standard VESA 200×200.

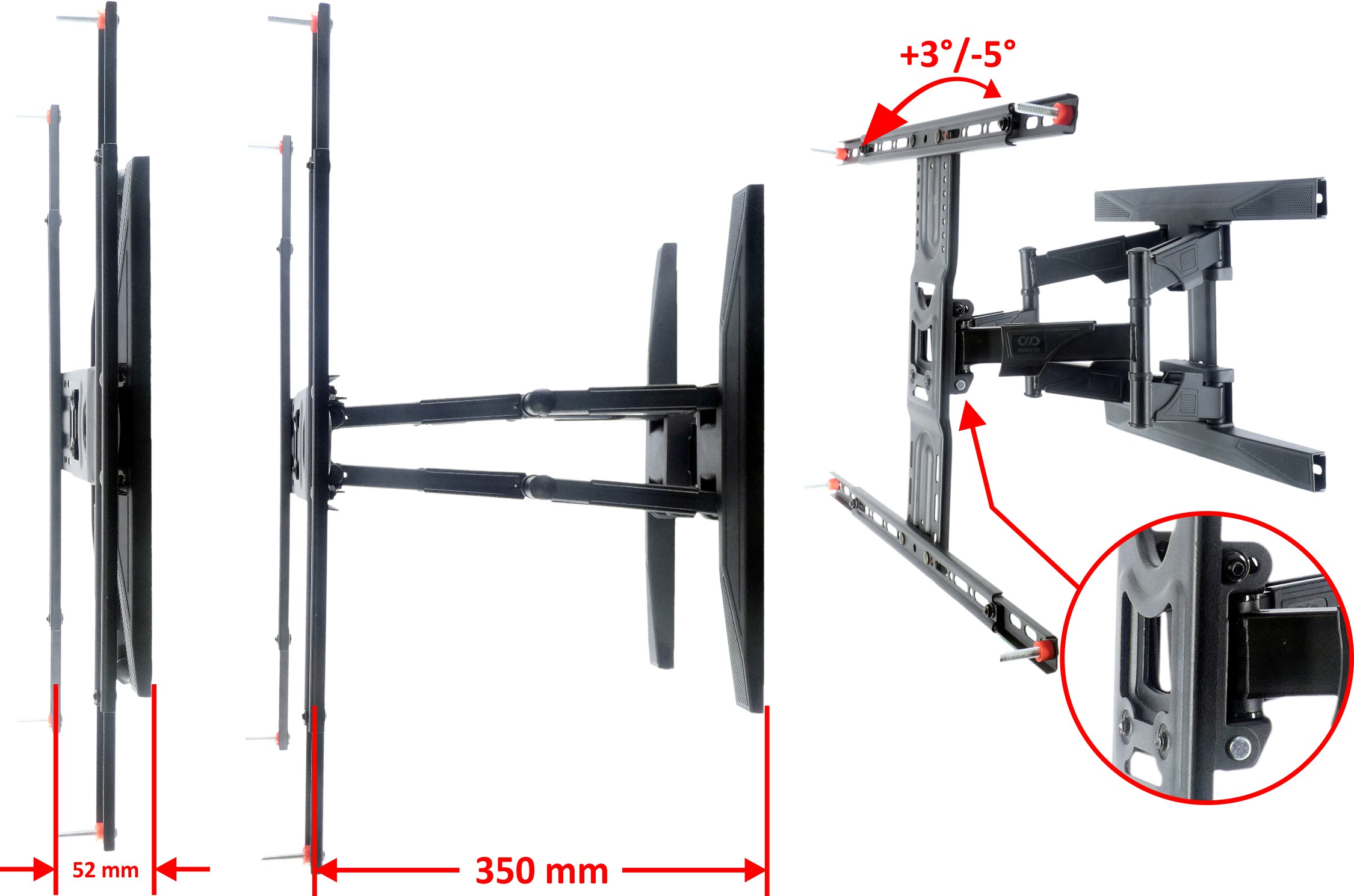

PODCZAS MOTAŻU PREZENTOWANEGO UCHWYTU NIE POTRZEBUJESZ POZIOMICY

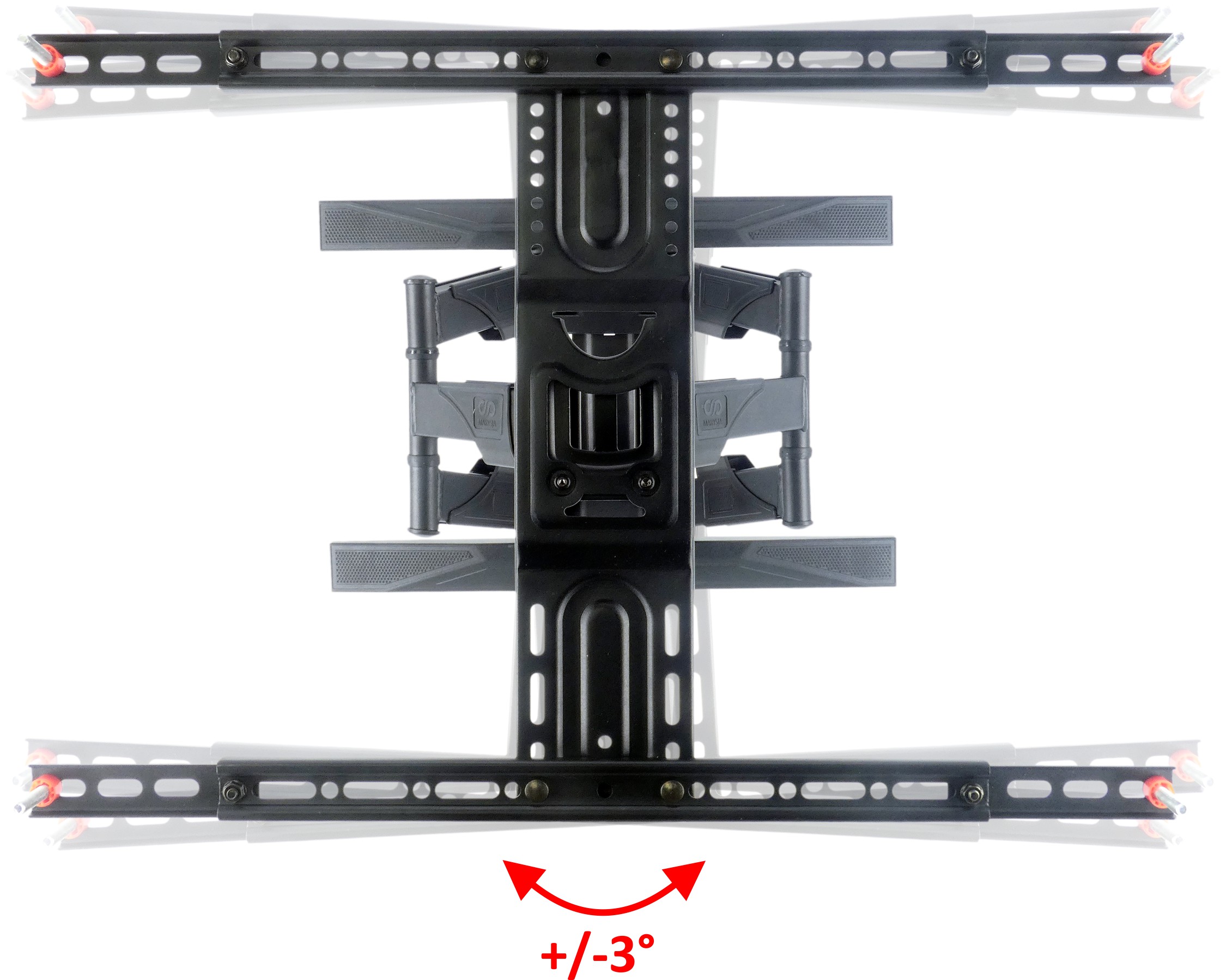

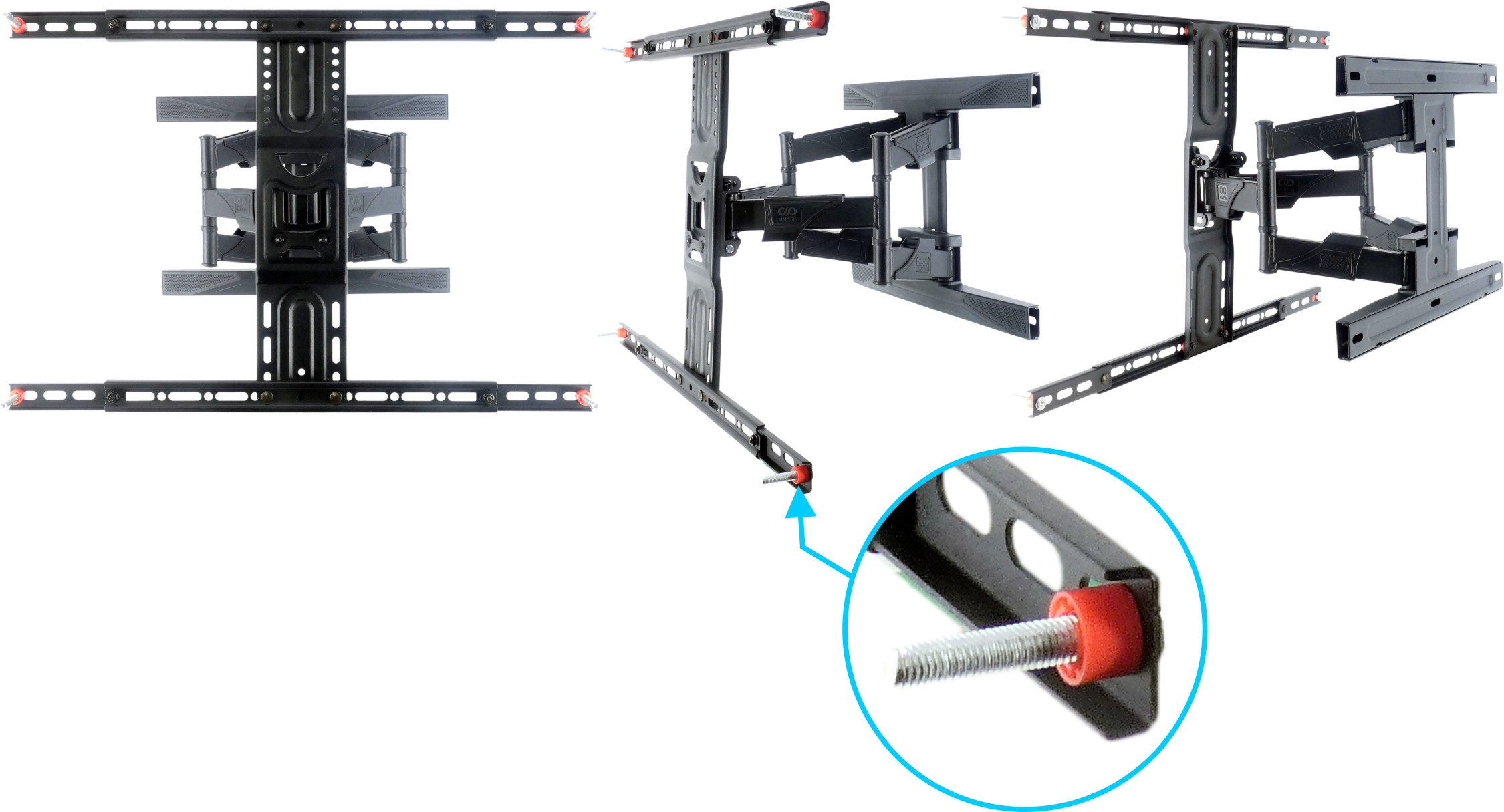

Dlatego, że maksymalne odsunięcie od ściany wynosi 380 mm a minimalne to tylko 52 mm. Zadbaliśmy o 6 punktów regulacji, które pozwalają na dowolne manewrowanie odchyleniem telewizora w poziomie. Korekcja przechyłu daje możliwość niwelacji błędów montażowych ±3°. Do tego, regulacja nachylenia ramienia waha się w zakresie +3° / -5°.

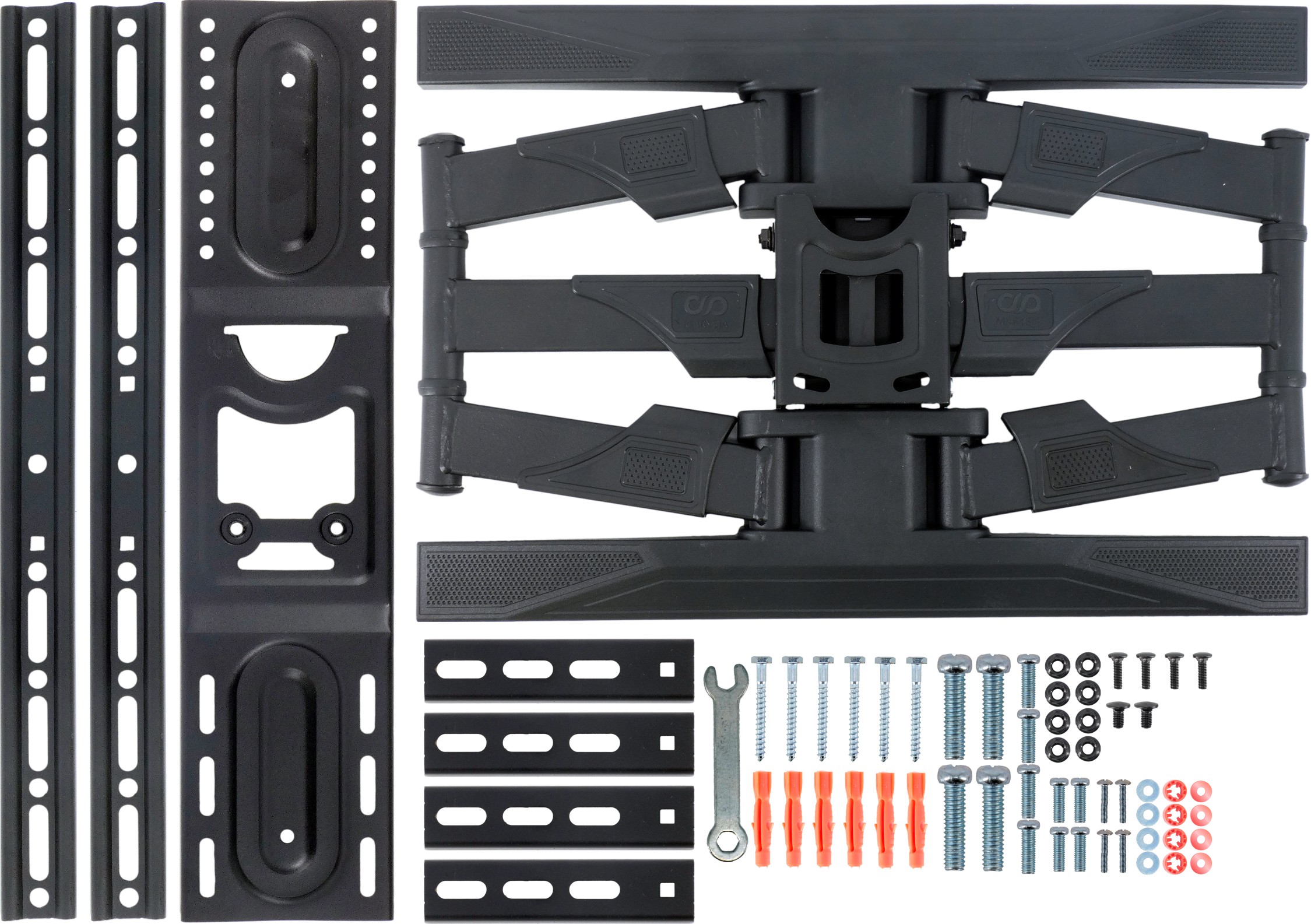

ZESTAW DO MONTAŻU

• Śruba M4×25 mm – 4 szt.
• Śruba M5×25 mm – 4 szt.
• Śruba M6×25 mm – 4 szt.
• Śruba M8×25 mm – 4 szt.
• Dystans Ø17×Ø8.2×12mm – 4 szt.
• Podkładka Ø13×Ø6.2×1.5 mm – 4 szt.
• Śruba M6×12 mm – 8 szt.
• Nakrętka M6 – 8 szt.
• Klucz 10 mm – 1 szt.
• Wkręt 7×80 mm – 6 szt.
• Kołek Ø10×Ø7×60 mm – 6 szt.

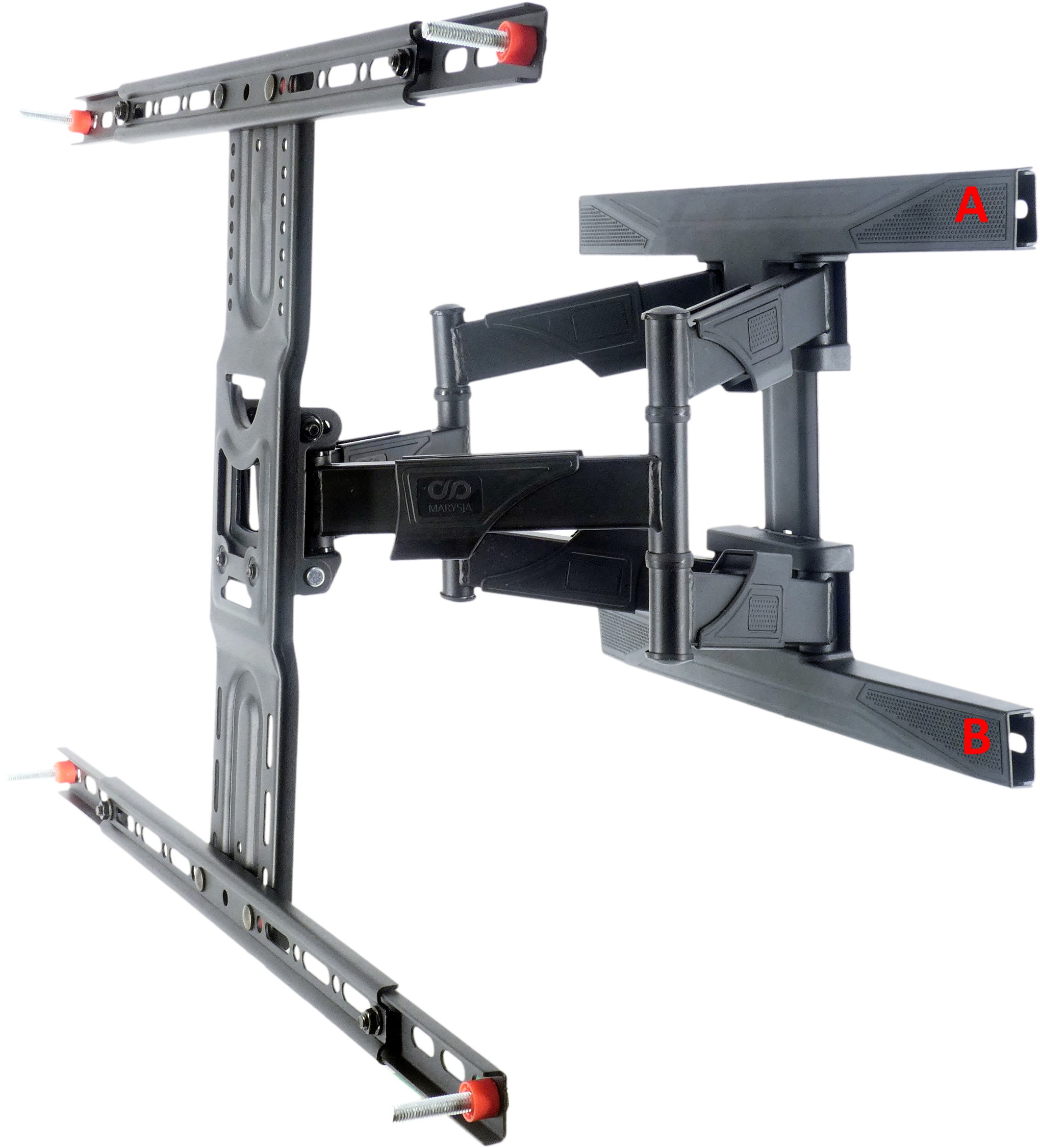

OSŁONY

Uchwyt został wyposażony w:

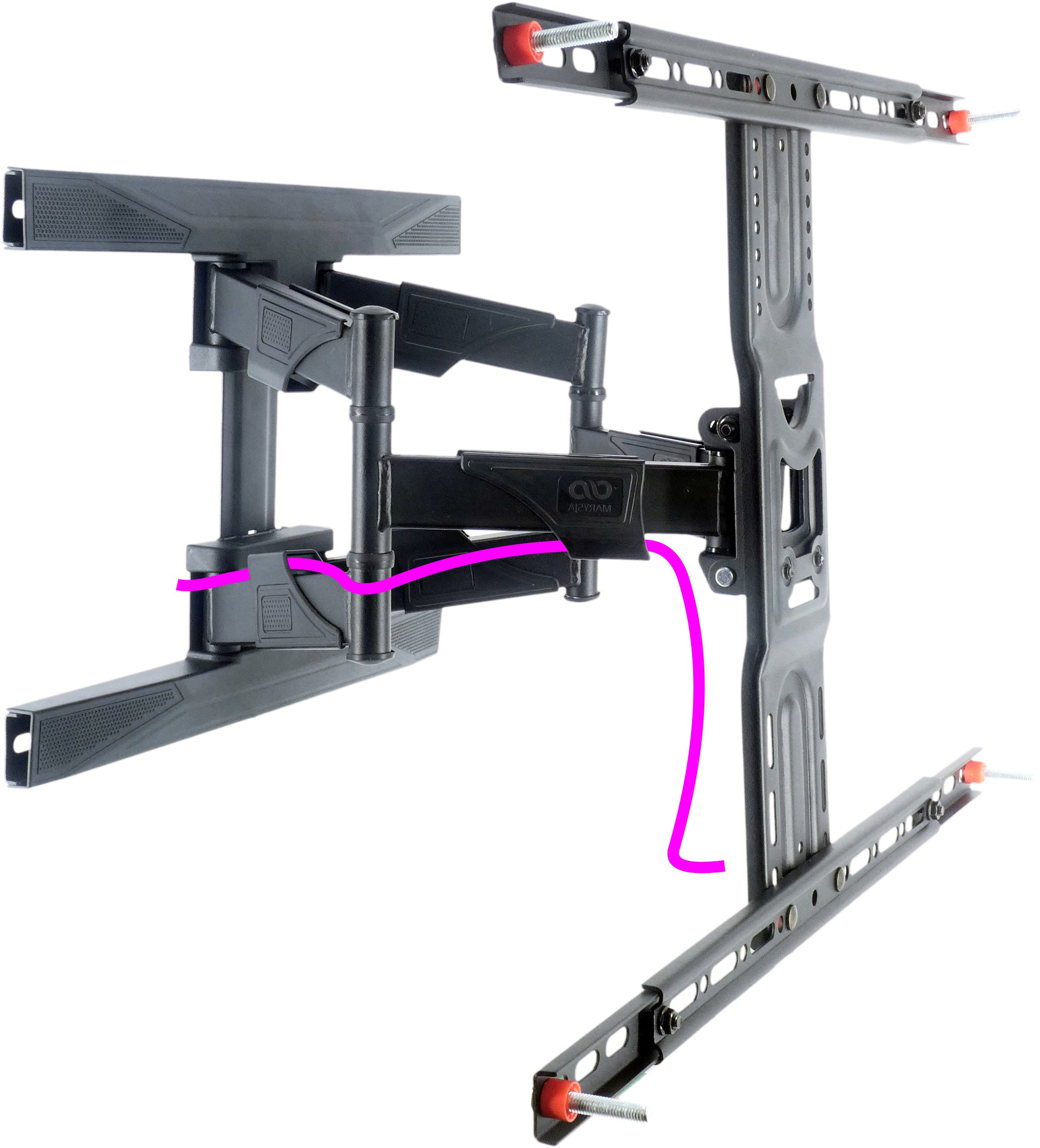

• osłony (A) na kable, dzięki którym łatwo uporządkujesz przewody, nie będą zwisać za telewizorem.

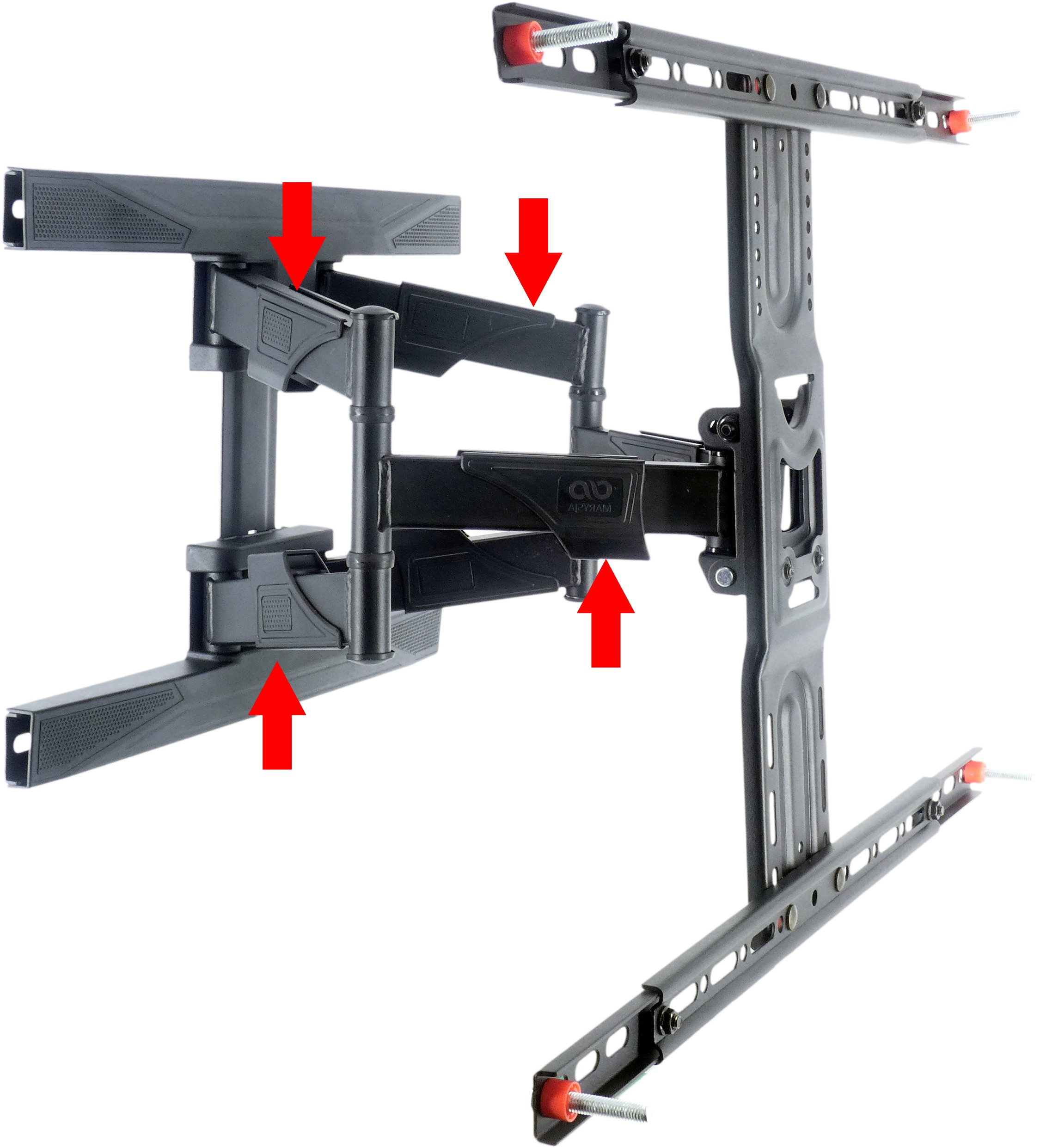

• 2 maskownice (B) zasłaniające nieestetyczne śruby montażowe.

PARAMETRY TECHNICZNE

• max. udźwig 45,5 kg
• do telewizorów 45″- 75″
• regulacja obrotu prawo/lewo do 180°
• regulacja nachylenia w zakresie +3° / -5°
• korekcja przechyłu ekranu ±3°
• regulowana odległość od ściany w zakresie 52 ~ 380 mm

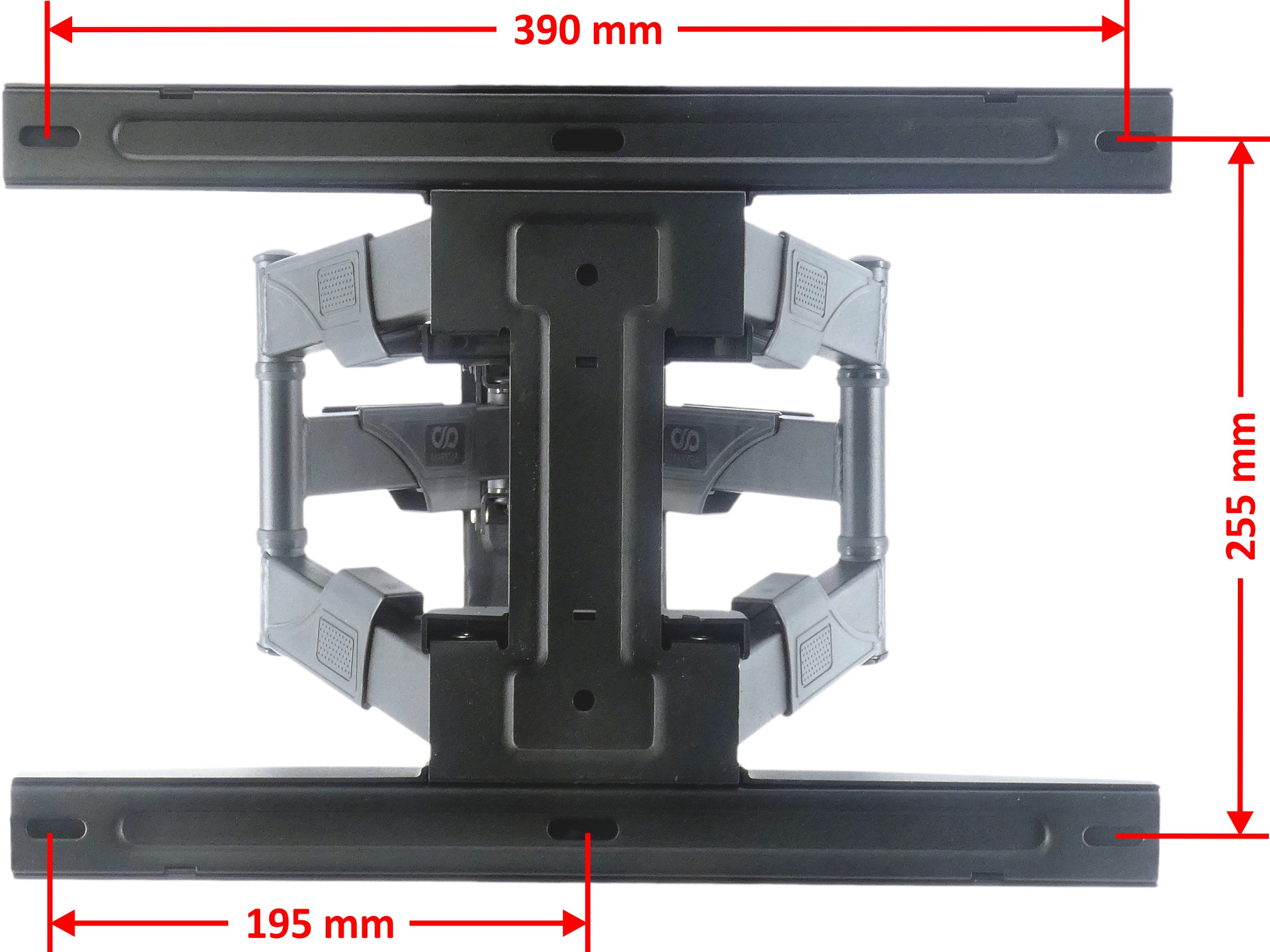

• Otwory montażowe na płycie tylnej (Do ściany) MAX Poziom 392 mm, Pion 225 mm
• uchwyt certyfikowany TUV, GS
• jakość wykonania potwierdzona normą ISO 9001
• kompatybilny z VESA (rozstaw otworów montażowych) norma:
• VESA 200×200 (odstęp otworów 200 mm x 200 mm),
• VESA 300×200 (odstęp otworów 300 mm x 200 mm),
• VESA 300×300 (odstęp otworów 300 mm x 300 mm),
• VESA 400×200 (odstęp otworów 400 mm x 200 mm),
• VESA 400×400 (odstęp otworów 400 mm x 400 mm),
• VESA 600×400 (odstęp otworów 600 mm x 400 mm),
